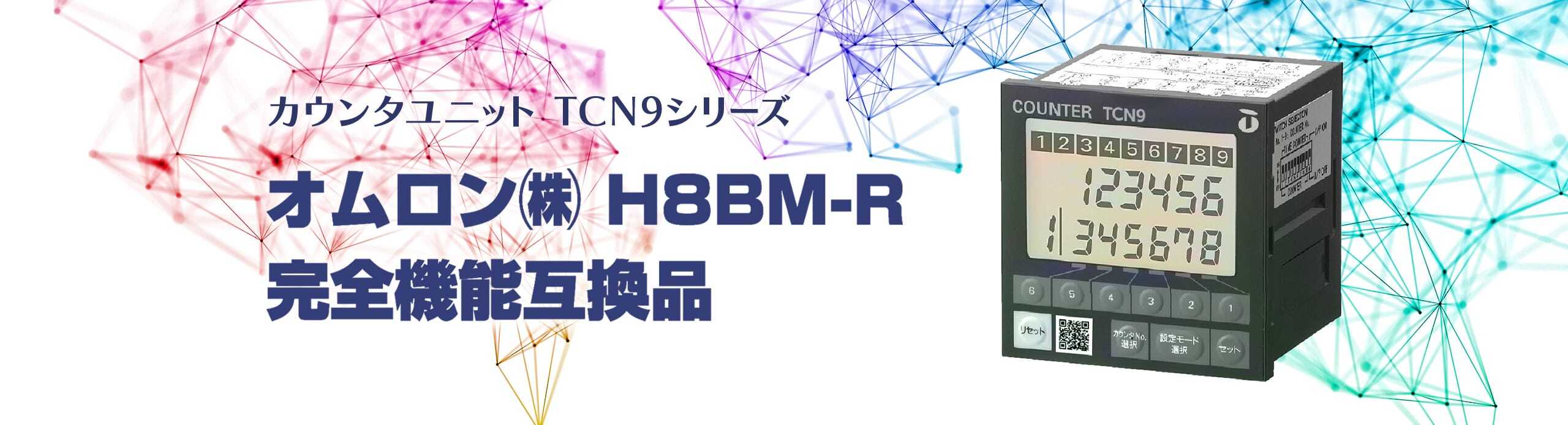

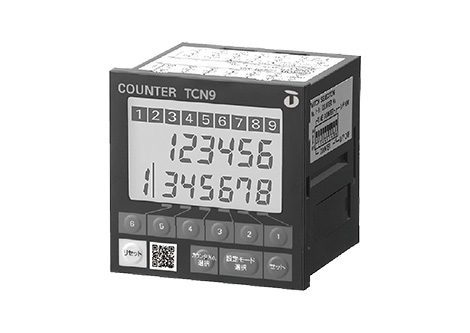

カウンタユニット TCN9 （オムロン㈱ H8BM-R完全機能互換品）
カウンタユニットTCN9シリーズは9台のカウンタ/タイマを内蔵します。
センサのカウンタ/タイマ信号を取り込み、設定値に達すると出力信号を発報します。
機械の使用回数・時間を計り、メンテナンス時期を予報します。
本製品はオムロン㈱のH8BM-Rの置き換えにお困りの方に向けた代替品となります。
カウンタ/タイマ機能に関するお問合せ・ダウンロードはこちら
カウンタ/タイマ機能とは
TCN9シリーズでは従来のH8BM-Rと同様に、カウンタとしても積算タイマとしても使用可能です。混在も可能です。

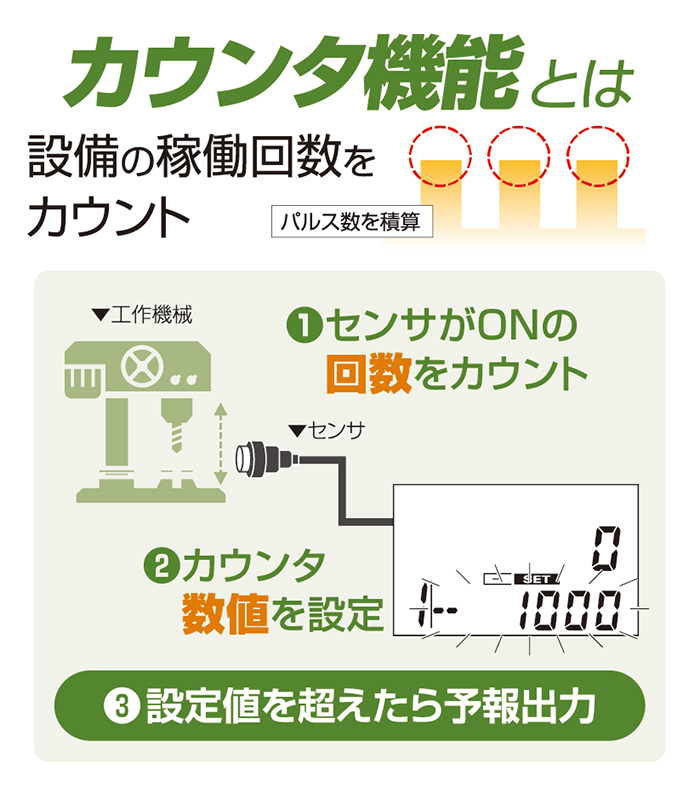

1カウンタ機能とは
設備の稼働回数をセンサなどでカウントします。
あらかじめカウンタユニットに設定した数値を超えた場合、予報として信号が出力されます。

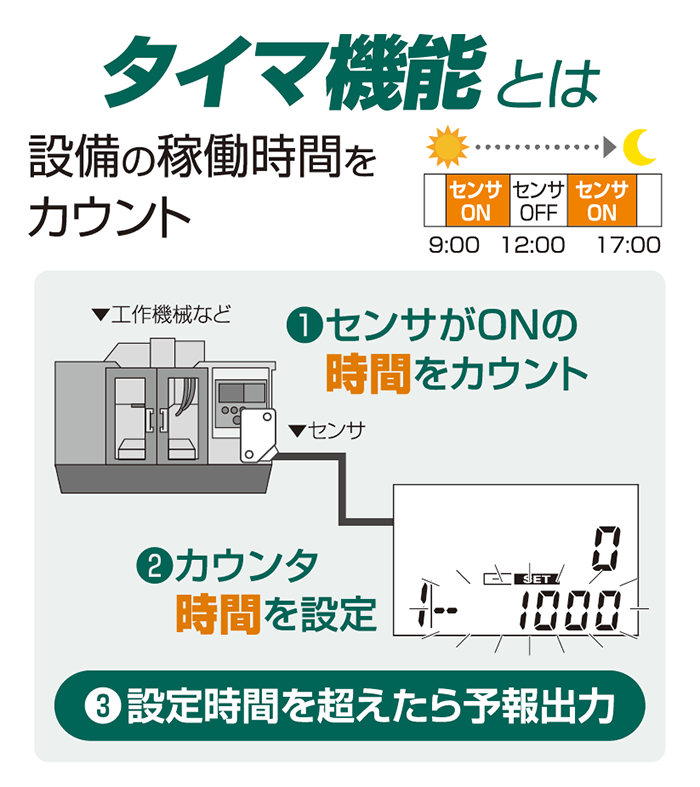

2タイマ機能とは
設備の稼働時間をセンサなどでカウントします。
あらかじめカウンタユニットに設定した時間を超えた場合、予報として信号が出力されます。
TCN9シリーズの概要

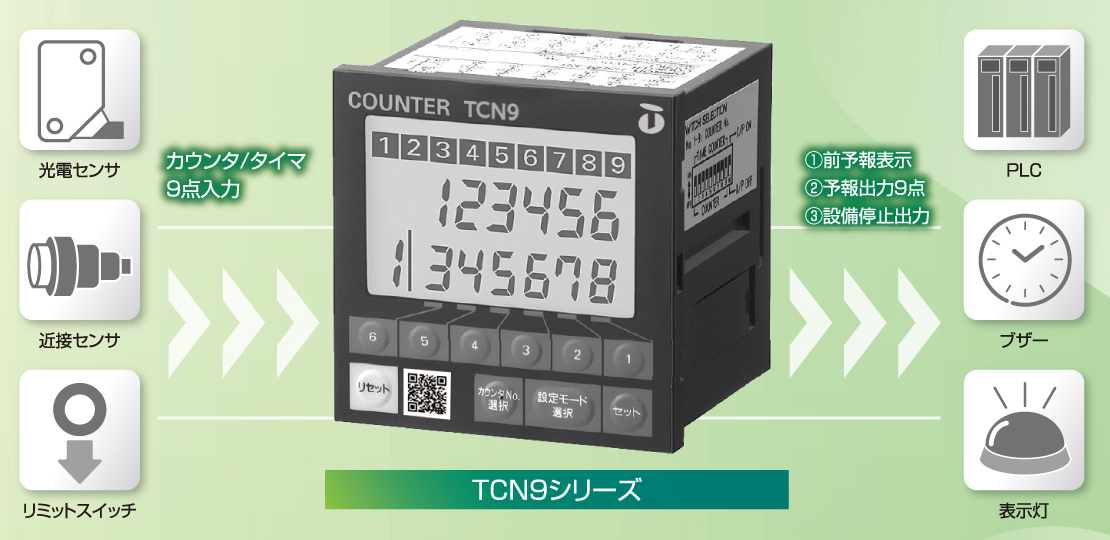

TCN9シリーズでは光電センサや近接センサのカウンタ/タイマ信号を取り込み、設定値に達するとPLCやブザーに対し出力信号を発報します。
最大9点分の信号を取り込むことができます。
TCN9シリーズの特長
- ・9台のカウンタは積算タイマとしても使用可能。
（カウンタ、タイマ機能を混在して使用できます） - ・メンテナンス時期を知らせる予報出力は個別に出力されます。
- ・前予報表示・設備停止出力機能も搭載。
- ・設定部は油・水などに強いIP54防油形構造。
三段プリセット機能搭載
1.前予報表示
LCDによる表示のみ（外部出力はありません。）
2.予報出力
LCD・LEDによる表示および予報出力（各カウンタNo.個別に出力します。）
3.設備停止
LCD・LED・バックライト点滅による表示および設備停止出力
（カウンタNo.1～9が1つでも設備停止値に到達すると出力します。）
製品ラインナップ・型式対比表
| 段数 | 銘板文字 | 型式（東朋） | 型式（オムロン） |
|---|---|---|---|
| 3段設定タイプ | 和文 | TCN9-AJ | H8BM-RA |
| 英文 | TCN9-AE | H8BM-RB | |
| 1段設定タイプ | 和文 | TCN9-BJ | H8BM-RAD |
| 英文 | TCN9-BE | H8BM-RBD |
