AirCode2とは?

のイメージ画像

AirCode2はデジタルI/O信号を無線で双方向通信する装置です。
AC2416D(8点入力8点出力)、AC2416M(64点入力64点出力)、AC2416N-C(CC-Linkインターフェース)を組合せて接続できます。
長距離1km以上、屋外仕様アンテナなどのオプションを使用することで様々な場所で使用することができます。

干渉なく多台設置可能でIoTに最適

AirCode2は、同じ通信エリアでも20CHまでAirCodeを設置できます。また、多くのWi-Fiがある場所でもわずかな空チャンネルで通信できます。

のイメージ画像

長距離アンテナ・延長ケーブル

AirCode2にはアンテナ延長ケーブルや耐候(屋外)アンテナも準備しておりますので、様々な環境で使用できます。
長距離アンテナは指向性があり、1km以上の通信距離や反射によるマルチパスがある場所にも安定した通信ができます。

のイメージ画像

事前の通信確認が簡単

AirCode2ではAC2416Dテスト機をお貸出ししています。電池も付属しています。パソコンを使用することなくエラー表示LEDを見ながら通信確認がひとりでできます。事前に通信が安定する場所を探せるので、設置工数を短縮できます。

のイメージ画像

用途・アプリ

続きを読む

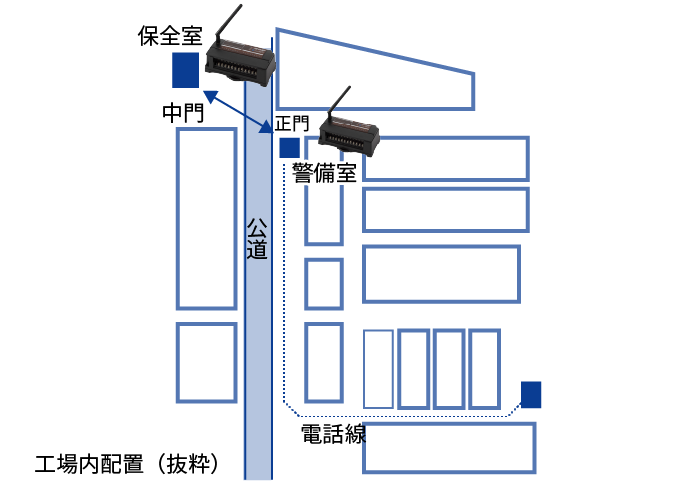

1公道を隔てる工場間の設備監視

無線監視システム
・排水処理設備からの監視信号を警 備室と保全室に送るシステム
・排水処理設備ー警備室間はTOLINE-Vで通信、AC2416MにDIO接続する
・警備室―保全室 100m
無線AC2416M間通信
・大型車両が無線通信間を横切る

Aircode2採用理由
・ ソフトウェアなしでI/O伝送システムを構築可能
・ アンテナを延長して高所に設置できる。(400MHz特小は不可)

公道を隔てる工場間の設備監視のイメージ画像

AirCode2とTOLINEを使用した設備監視例です。排水処理設備の警報信号を警備室と保全室に送ります。
排水処理設備と警備室間には高い建物があり無線通信できないため、既設電話線を伝送路としてTOLINE-Vを使用します。警備室と保全室間には公道があり通信線の敷設ができないため、AirCode2で無線通信します。

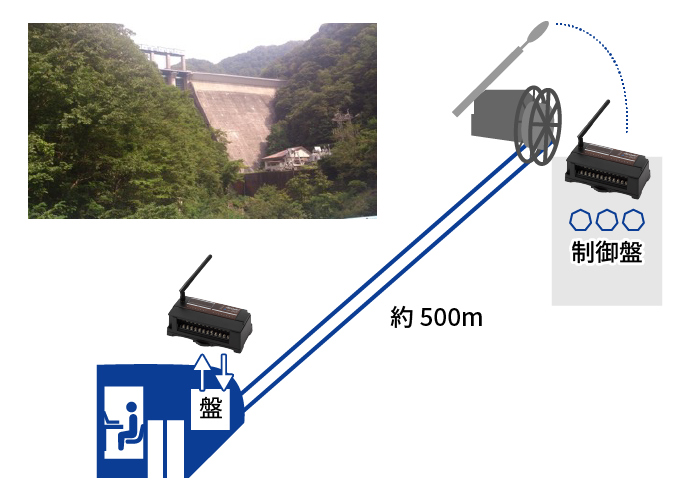

2移動体の運転制御

インクライン無線化
・老朽化した既設通信システムを置き換え。
・通信線を500m引き直すのはコスト高

Aircode採用理由
・延長アンテナを使用して最大2,000mの長距離伝送が可能(屋外)
・万一の通信エラーからの復帰が早い
・高速応答20mSec/Unit
・指向性アンテナに対応

移動体の運転制御のイメージ画像

AirCode2でダムのインクライン(斜行昇降台車)に使用します。
通信ケーブルが経年変化で断線しやすく、交換する場合も費用が高く、工事期間がかかるという課題がありました。
無線化により万一の故障時のダウンタイムが短縮、低コストでの交換が実現できます。

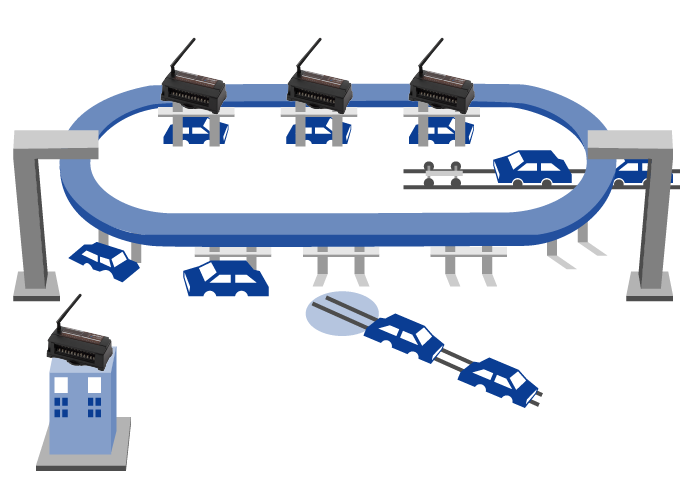

3台車搬送システム

トロリー台車無線化
・高価なトロリー線を張るよりも省コスト
・酸化皮膜による接触不良の心配がない
・台車の正確なコンロトールが必要

Aircode採用理由
・トロリー伝送(Toline-M)と比較して応答速度は同等
・万一の通信エラーからの復帰が早い
・高速応答20mSec/ユニット
・CC-Link対応

台車搬送システムのイメージ画像

多重伝送装置で使用していたラインをAirCode2に置き換えた例です。
メッキ工場ではトロリー線にガスにより酸化皮膜が付着してしまいます。このため、接触不良が起きやすくなります。
AirCode2は高速であるため、複数の台車制御も可能です。

製品ラインナップ・概要仕様

続きを読む

1デジタル 8点入力8点出力タイプ

型式 AC2416D
周波数 2.4GHz 41ch
電源 DC10.8~26.4V
入力仕様 8点接点入力(外部DC24V供給)
出力仕様 8点NPN出力(外部DC24V供給,50mA)
取付 DINレールまたはネジ取付

デジタル 8点入力8点出力タイプのイメージ画像

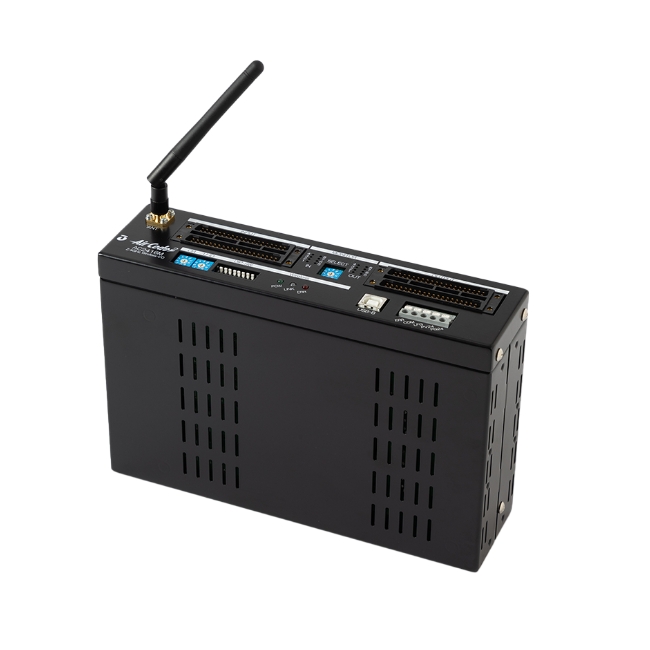

2デジタル 64点入力64点出力タイプ

型式 AC2416M
周波数 2.4GHz 41ch
電源 DC24V
入力仕様 64点DC入力(外部DC24V供給)
出力仕様 64点NPN出力(外部DC24V供給,0.1A)
取付 ネジ取付

デジタル 64点入力64点出力タイプのイメージ画像

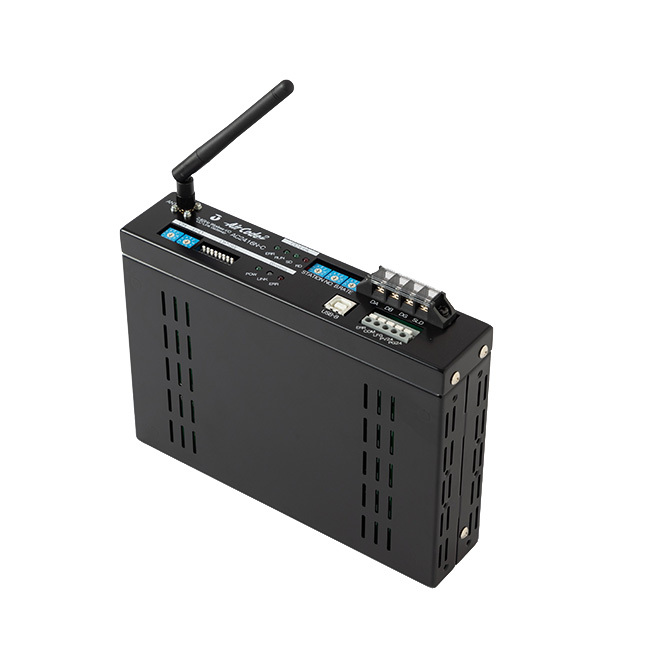

3CC-Linkインターフェイス

型式 AC2416N-C
周波数 2.4GHz 41ch
電源 DC24V
バージョン Ver.1.10/Ver.2.00 選択可能
占有局数 1局/2局/3局/4局 選択可能
取付 ネジ取付

*その他、アンテナ延長ケーブルや耐候アンテナの取り扱いもございます。詳細はカタログもしくは下記よりお問い合わせください。

CC-Linkインターフェイスのイメージ画像

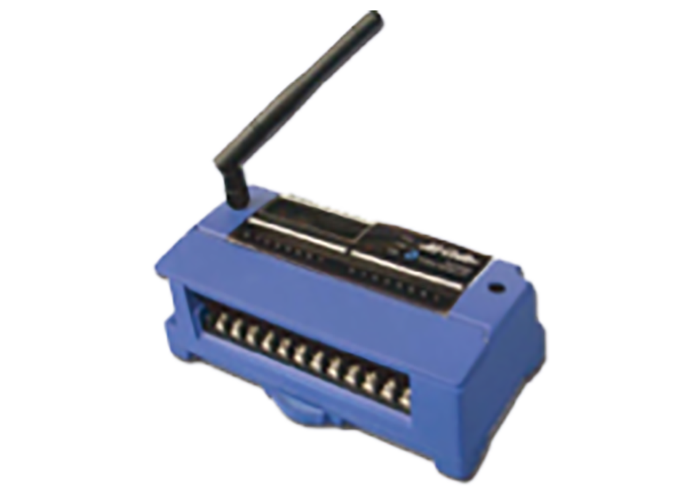

4旧AirCode

型式 名称
AC2409D デジタル入出力ユニット(8点入出力)
AC2409M デジタル入出力ユニット(64点入出力)
AC2409AI アナログ入力ユニット(4ch入力)
AC2409CI カウンタ入力ユニット(4点入力)
AC2409N-C 無線リモートI/O(CC-Linkインターフェイス)

※旧AirCodeについてはコチラから

旧AirCodeのイメージ画像

FAQ よくあるお問い合わせ

従来タイプのAirCodeと接続ができますか?

接続できません。セットで交換していただくことになります。

屋外でも使用できますか?

使用できます。本体は非防水なのでケースに入れ、オプションの耐候性アンテナまたは指向性アンテナとアンテナ延長ケーブル(2m,8m,20m)で本体に接続してください。アンテナとケーブル接続部は防水テーピングをしてください。

パソコンやPLCにはどのように接続できますか?

三菱シーケンサのCC-LinkマスタユニットにAC2416N-Cで接続できます。 他のPLCやパソコンとはI/Oユニット同士で接続することになります。

海外での使用は可能ですか?

原則として日本国内でのみ使用できます。他国での使用可否につきましては弊社窓口までお問合せください。

同一エリアに複数セット使用するときの注意点は?

周波数ch設定をできるだけ離してください。アンテナ間の距離も50cm以上離してください。また、他社2.4GHz無線機がある場合も同様の対策をしてください。

テスト機の借用は可能ですか?

お貸出し可能です。機種はAC2416D、台数は2台になります。期間は2週間以内です。オプション品のお貸出しは原則行っていませんが、必要時は弊社窓口までご相談ください。

通信エラーの検知可否及びエラーのリセット方法は?

可能です。本体にLINKランプとERRランプで目視できます。本体にERR出力端子があります。CC-LinkインターフェースAC2416N-Cを使用する場合は三菱シーケンサで検知できます。 エラーは原因解消で自動復帰します。
