長距離無線機 OWLCODE
920MHzを使用したLPWA(プライベートLoRa)方式の無線機です。ランニングコスト・免許不要で、工場敷地やプラントに点在する情報を低コスト・容易につなぐことができます。PLCやPCが無くてもOWLCODEのみで遠隔監視を行ったり、ゲートウェイを使用して多数のOWLCODEから情報を集約するなど、自由なシステム構築が可能です。
OWLCODEに関するお問合せ・ダウンロードはこちら
紹介動画
OWLCODEとは？
OWLCODEは、LPWA(プライベートLoRa)方式の920MHzを使用した長距離無線機です。Low Power Wide Area(LPWA)の名前が示す通り、WiFiやBlutoothでは全く届かない距離でも通信を行うことができます。特定小電力無線(20mW以下の送信出力)として免許不要で利用でき、携帯電話のような通信ランニングコストも不要です。
Km単位の長距離通信が可能
OWLCODEはKm単位の通信を実現できます。長距離通信を活かし、今まで届かなかったような工場敷地内の箇所も監視することが可能になります。右図のように弊社の実証実験でも、市街地において3km以上の通信到達を達成しています。＊詳細はカタログご確認ください。
スリムを追求した本体設計
OWLCODEはスリムな本体設計を追求し、既存センサーが取り付いている制御盤の空きスペースに収めることが可能です。また、アンテナ延長ケーブルや耐候(屋外)アンテナも準備しておりますので、使用環境でお悩みの際は弊社までご連絡ください。
フレキシブルな無線設定に対応
ユーザーツールを使用する事でフレキシブルな無線設定が可能で、配置位置における受信信号強度(RSSI)を確認できます。これにより突然無線が通信しなくなる課題解決につながります。また、送信側・受信側共にエラー出力を設定できるため、万一の不到達時を検知するシステムを構築できます。

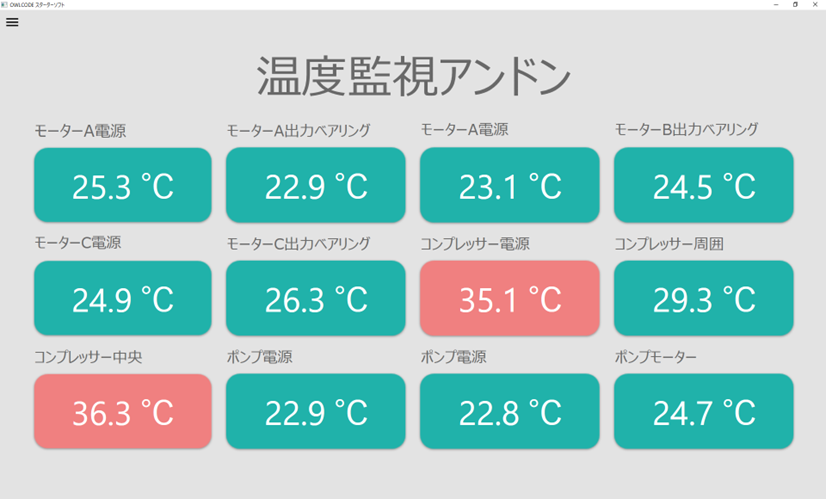

≪見える化・アンドン≫作成フリーソフト
-
続きを読む
-
スターターソフトを活用頂く事で、誰でも簡単に上記画面を作成することが可能です。
PC画面にも大型ディスプレイにも表示でき、そのまま見える化ボードやアンドンとして使えます。
使い方次第で用途は様々。また、複雑なシステムが構築したい方には有償ですが、カスタム対応も可能です。用途・アプリ
-
続きを読む
-

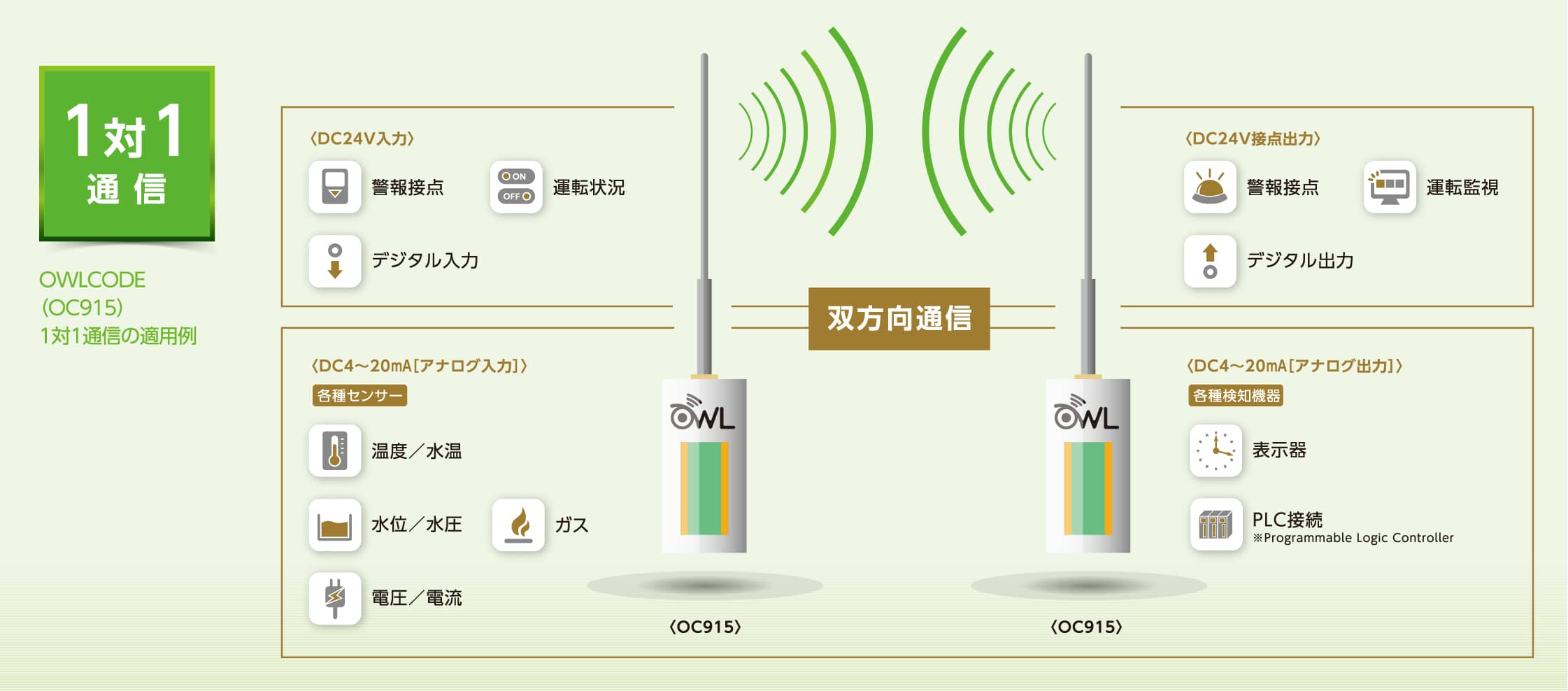

1アナログ・デジタルの双方向通信(水位/圧力/流量等の監視)
OWLCODE(OC915)を使用することで、PLCやPCが無くてもOWLCODEを1対1で双方向に通信することができます。デジタル入出力各2点・アナログ入出力各1点を使用でき、遠方での警報監視や各種アナログ(4～20mA)の監視等に最適です。

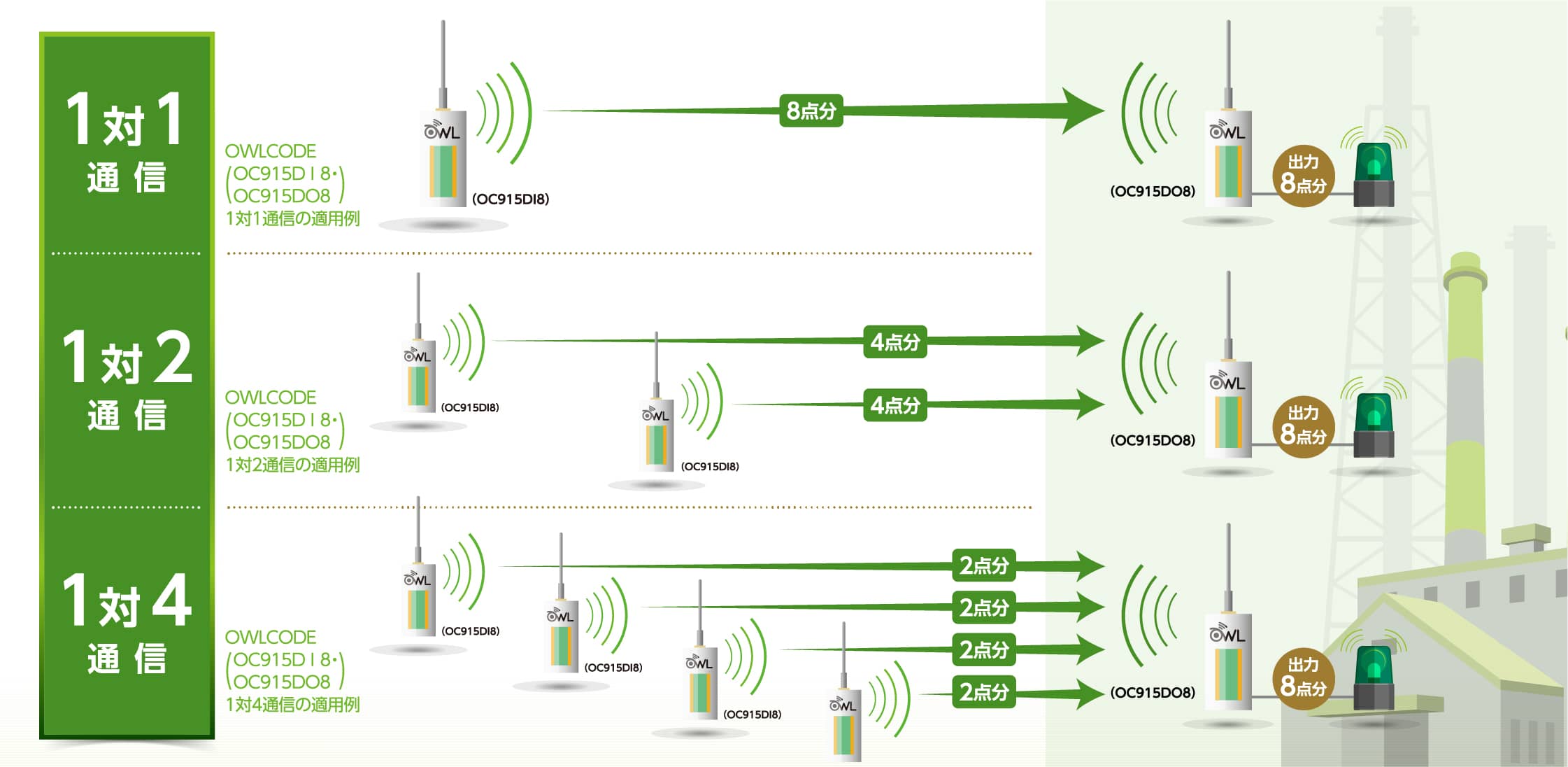

2設備の状況確認(装置の警報状態、各所の警報接点確認)
OWLCODEはデジタル入力8点タイプ(OC915DI8)、デジタル出力8点タイプ(OC915DO8)のラインナップも揃えています。デジタル入力8点と出力8点を組み合せることで、設備の異常信号だけでなく、エラー種類などの詳細情報を通信することができます。また、1対2もしくは4通信を行う事で、点在する設備の情報を1か所に集約することも可能です。

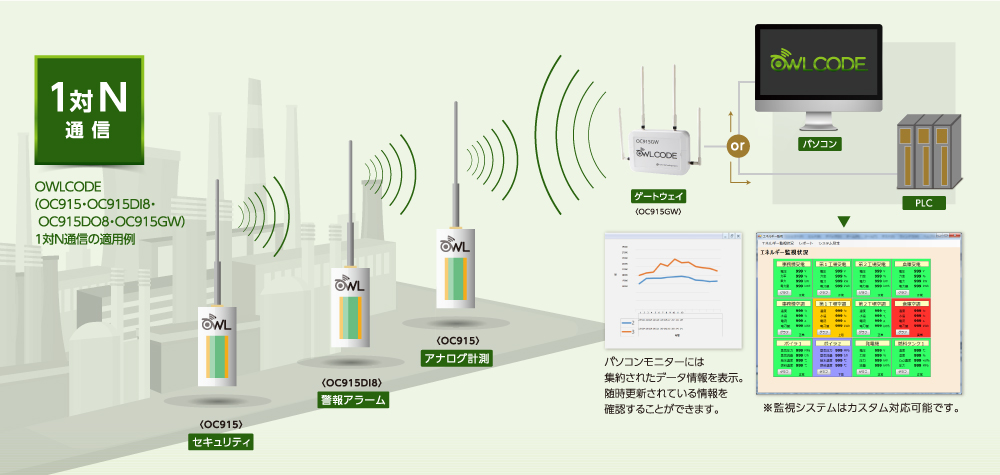

3設備の状況確認(工場の見える化：圧力、流量、水位、接点etc)
OWLCODE用ゲートウェイを使用することで、工場内の情報を1対N通信で集約することができます。PLCへはMCプロトコルにて、PCへはPCV形式にて書き出し可能で、OWLCODEと組み合わせた見える化システムを構築できます。監視画面などのカスタムシステム対応も可能ですので、お気軽にお問合せください。
製品ラインナップ・概要仕様
-
続きを読む
-

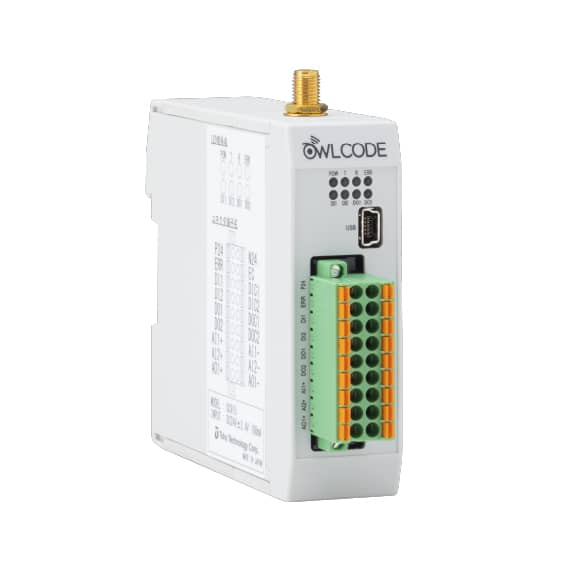

デジタル・アナログ入出力タイプ
型式 OC915 周波数 920MHz 15ch 電源 DC24V 入力仕様 デジタル 2点 アナログ2量 出力仕様 デジタル 2点 アナログ1量 取付 DINレール

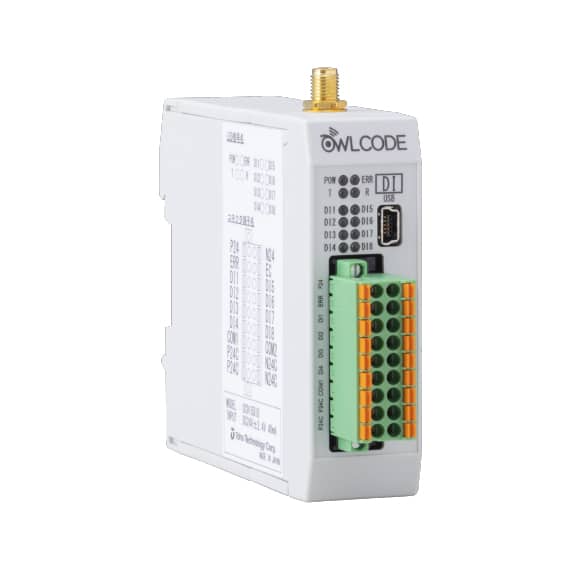

デジタル入力8点タイプ
型式 OC915DI8 周波数 920MHz 15ch 電源 DC24V 入力仕様 デジタル 8点 出力仕様 ― 取付 DINレール
デジタル出力8点タイプ
型式 OC915DO8 周波数 920MHz 15ch 電源 DC24V 入力仕様 ― 出力仕様 デジタル 8点 取付 DINレール

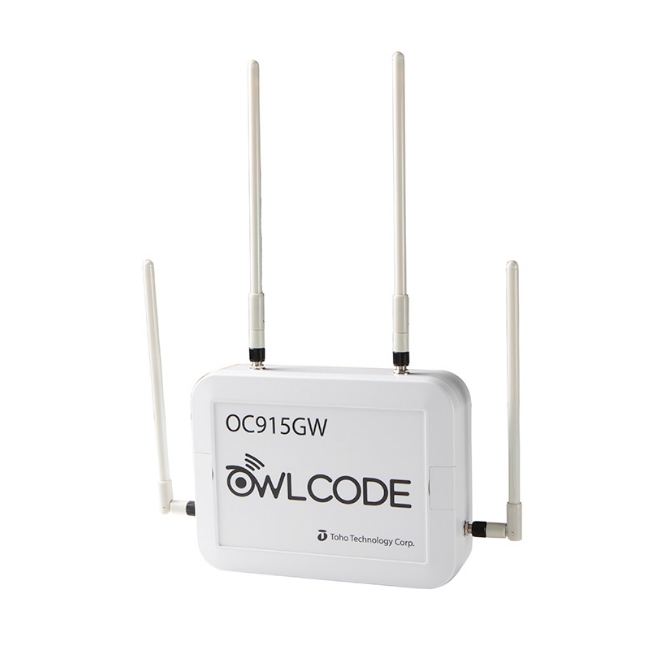

OWLCODE用ゲートウェイ
型式 OC915GW 周波数 920MHz 15ch 電源 DC12V (AC90~265V→DC12Vアダプター付) 入力仕様 TCP/IP、MCプロトコル(3Eフレーム) 出力仕様 -20~80℃非結露 取付 直付け
＊その他、アンテナ延長ケーブルや耐候アンテナの取り扱いもございます。
詳細はカタログもしくは下記よりお問い合わせください。
FAQ よくあるお問い合わせ
-
デモ機の貸出は有りますか？
-
もちろんございます。弊社営業担当か下記お問い合わせよりご用命ください。
-
ユーザーツールのダウンロードはどこから行うか？
-
下記カタログ・資料よりダウンロード下さい。
-
アンテナの設置方法の推奨は？
-
①アンテナ間は1ｍ以上離していただく事を推奨させて頂いております。
②各アンテナは垂直に、且つ、2本を平行にして頂く事で到達しやすくなります。
③可能な限り高い箇所に於いて頂いた方が電波効率がいいです。
DOWNLOAD カタログ・資料ダウンロード
-
続きを読む
-
OC915取説・ユーザーツール
資料 ダウンロード LPWA OWL CODE OC915取扱説明書 pdf OC915ユーザーツール(実行ファイル形式)_V1000 zip OC915ユーザーツール(インストーラー形式)_V1000 zip OC915D*8取説・ユーザーツール
資料 ダウンロード LPWA OWL CODE デジタル8点入力 OC915DI8取扱説明書 pdf LPWA OWL CODE デジタル8点入力 OC915DO8取扱説明書 pdf OC915D8ユーザーツール(実行ファイル形式)_V1000 zip OC915D8ユーザーツール(インストーラー形式)_V1000 zip OC915GW取説・ユーザーツール等
資料 ダウンロード LPWA OWL CODE ゲートウェイ OC915GW取扱説明書 pdf LPWA OWL CODE ゲートウェイ OC915GW_簡易通信アプリ取扱説明 pdf LPWA OWL CODE ゲートウェイ OC915GW_通信仕様書 pdf OC915GWユーザーツール(実行ファイル形式)_V1000 zip OC915GWユーザーツール(インストーラー形式)_V1000 zip OC915GW_簡易通信アプリ_実行ファイル zip LPWA OWL CODE ゲートウェイ OC915GWシーケンサ通信機能説明書 pdf OC915GWユーザーツール_PLC対応版(実行ファイル形式)_V1000 zip OC915GWユーザーツール_PLC対応版(インストーラー形式)_V1000 zip

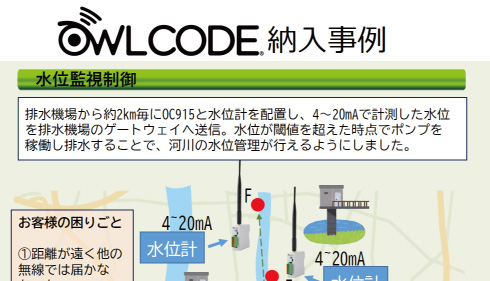

CASE STUDY 採用事例集
-
