TOLINE-V/VJとは?

のイメージ画像

TOLINE-V/VJはデジタル・アナログ信号を長距離伝送することが可能です。
自由に配線ができ、分岐・延長・増設が容易です。

長距離・多点数の信号伝送

TOLINE-V、VJ
信号点数 4,096点
伝送速度 2.048ms / 16点(C-type)
16.384ms /16点(L-type)
伝送距離 5km(C-type)
9km(L-type)

・デジタルとアナログの混在も可能です。
・アナログ通信の場合、4点分を使用します。

※詳細はページ下より取扱説明書をご参照ください。

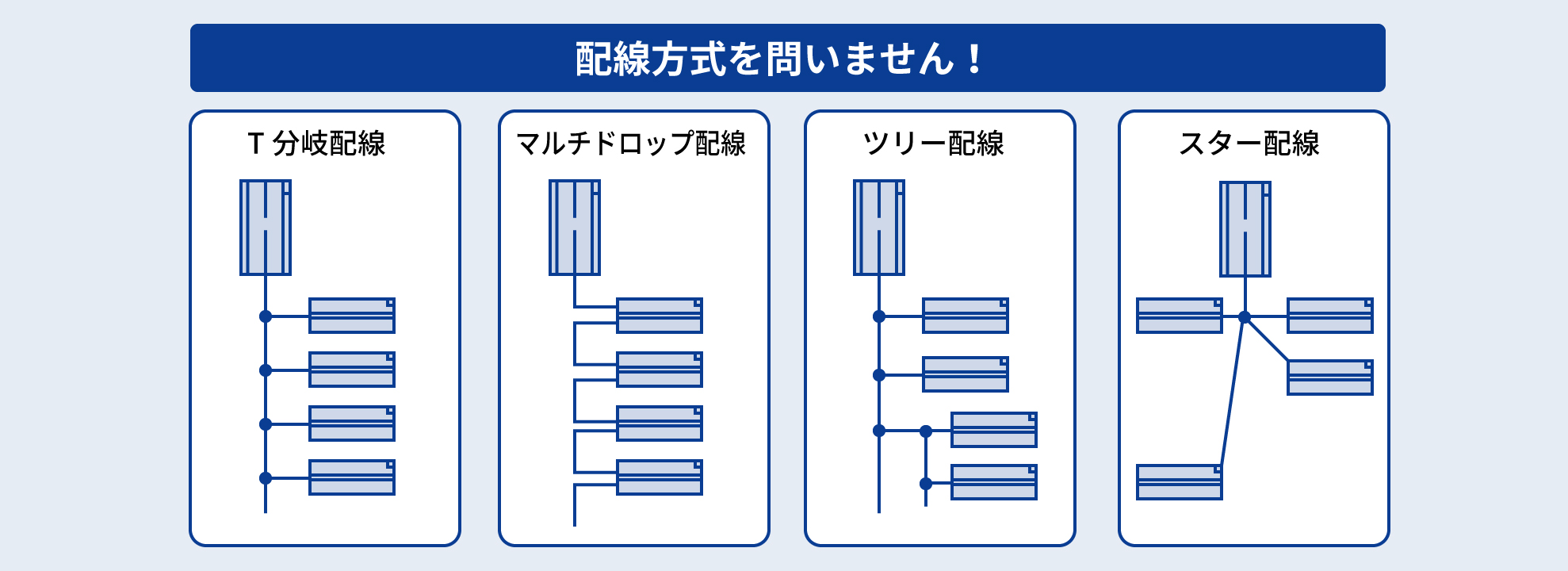

様々な方式で柔軟な配線

のイメージ画像

分岐方法、距離などの規定がなく様々な配線方式を選択でき、上記のような方式を混在することができます。
最大9kmの長距離通信が可能なこともあり、増設や延長もしやすいです。

多様なPLCと接続可能

対応PLC シリーズ 対応プロトコル
三菱電機 MELSEC-Q MCプロトコル3Eフレーム
オムロン CJ1、CJ2シリーズ FINS UDP
KEYENCE KV-5000 MCプロトコル3Eフレーム

LANケーブルで各種PLCとEthernetで接続可能です。

用途・アプリ

続きを読む

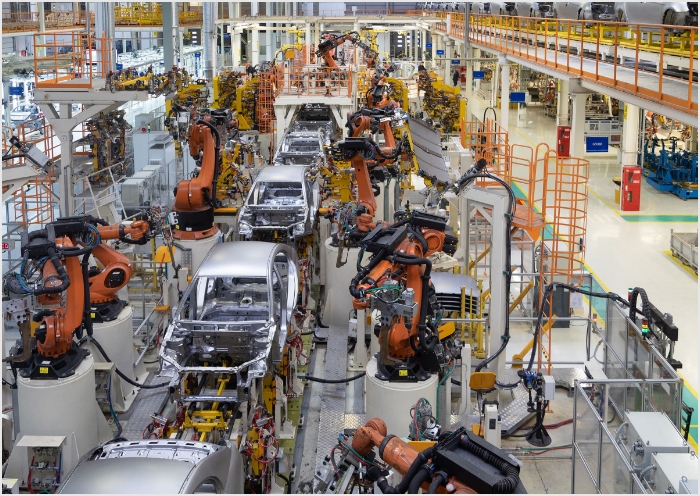

1自動車工場の生産指示

ポカヨケ指示、トレサビ用途でTOLINE-Vを用いて信号伝送を行います。
最大4,096点伝送できることと、タクト・工程変更が容易なことから採用いただいております。

自動車工場の生産指示のイメージ画像

2ため池の水位監視

点在するため池の水位監視をVのアナログユニットを用いて伝送します。
長距離通信が必要なためLタイプを使用しております。

ため池の水位監視のイメージ画像

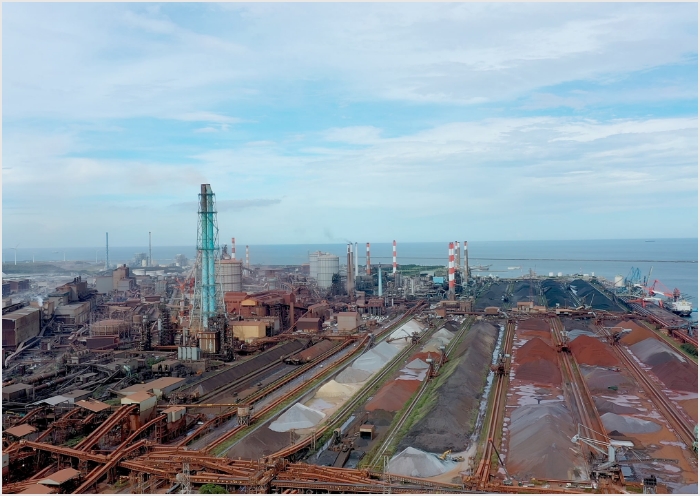

3散水用バルブの長距離制御

コークスから出る粉塵対策のための散水用バルブに採用されております。
大規模・約100点以上の点数が必要で、高い耐環境性と耐ノイズ性をほこるTOLINE-Vが採用されております。

散水用バルブの長距離制御のイメージ画像

製品ラインナップ・概要仕様

続きを読む

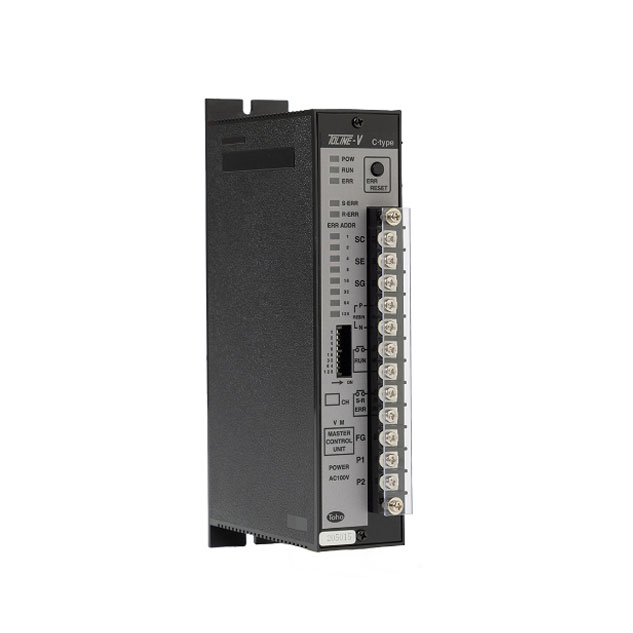

TOLINE-V

型式 説明
V-M マスターコントロールユニット
V-16SN 16点無電圧接点入力
V-32SE 32点DC24V 10mA入力(コネクタ接続)
V-16RR 16点接点出力 1A
V-32RT 32点rオープンコレクタ出力0.1A
V-4S アナログ4量入力
V-4R アナログ4量出力

TOLINE-Vのイメージ画像

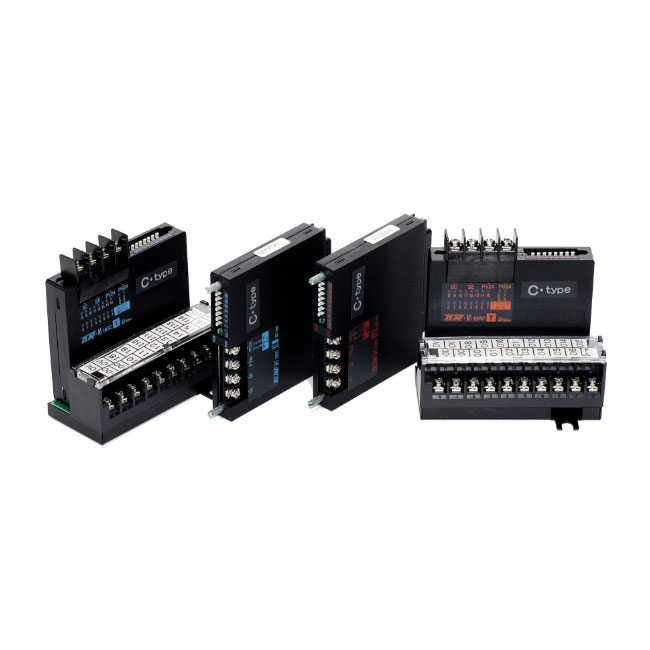

TOLINE-VJ

型式 説明
VJ-16SCY コンパクト多重 16点C24V入力
VJ-32SC コンパクト多重 32点入力
VJ-16RCY コンパクト多重 16点オープンコレクタ出力
VJ-32RC コンパクト多重 32点出力

※VJのマスターユニットはV-MかV-ENIFをご使用ください。

TOLINE-VJのイメージ画像

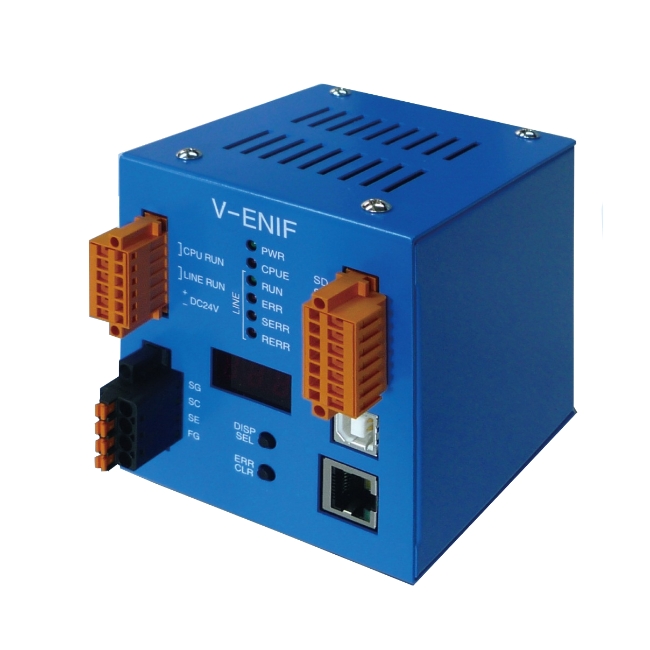

TOLINE-V-ENIF

型式 説明
V-ENIF イーサネットインターフェース

TOLINE-V-ENIFのイメージ画像

FAQ よくあるお問い合わせ

代理店を紹介してほしい

下記代理店リンクを参照ください。 PDF

使用している機種が継続生産しているか。

下記廃止品一覧を参照ください。 PDF

CタイプとLタイプのちがいと設定方法について

伝送速度と伝送距離が異なります。Cタイプ…2.048ms/16点、4km。Lタイプ…16.384ms、9km。 お客様での設定はできませんので、ご注文時にタイプをご指定願います。

VとVJ間で通信可能か

接続するものが同じCタイプあるいはLタイプであれば接続し通信可能です

終端抵抗ユニットV-Rは必要か

通信エラーになる可能性が高くなります。必ず取付けてください。終端抵抗はケーブル端での反射を防ぐためのものです。また、ケーブルが長くなった場合に、線間容量による波形歪みを抑える効果もあります。

機器の修理は可能か、どこに発送すればよいか

基本的に修理は可能です。まずは、購入先にご返送ください。ただし以下の場合は、修理できない場合があります。 •生産終了した機種 •破損の大きいもの、焼損したもの、水没したもの •修理費用が製品価格を上回ると予想されるもの •納入後10年以上経過したもの

故障時の見分け方を教えてほしい

ホームページにある取扱説明書をご覧ください。メンテナンス欄に詳細に記載しています。 例)V 9項.メンテナンス 参照 予備品があれば、故障機器を交換して復旧するかを確認願います。

A3は既設のA2と互換性があるか

通信の互換性はあります。A3のI/OカードをA2のベースユニットに装着しても動作しません。ベースユニットとI/Oカードは同一シリーズでセットしてください。 A2は20年以上前に生産終了していますので、A3への更新をお奨めします。

DOWNLOAD カタログ・資料ダウンロード

続きを読む

カタログ・取扱説明書

資料 ダウンロード
TOLINE 総合カタログ pdf
TOLINE-V-ENIF 総合カタログ pdf
TOLINE-V 取扱説明書 pdf
TOLINE-VJ 取扱説明書 pdf
TOLINE-V-ENIF 取扱説明書 pdf

CASE STUDY 採用事例集

続きを読む

イメージ画像

多重伝送装置に関する事例多数

TOLINE-V/VJ事例集

ダウンロードはこちらから
